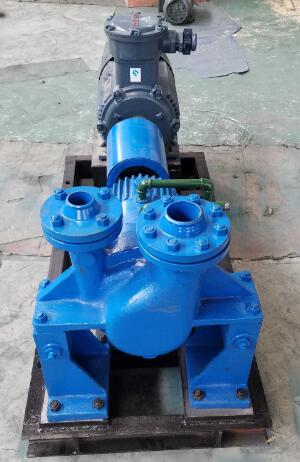

AY型油泵

AY型油泵,是在老Y型油泵系列的基础上进行改造并重新设计的.它是为满足现代化建设的需要,尽快地适应以节能为中心的设备更新换代而发展的新产品.
产品详细


概述:
  AY型油泵,是在老Y型油泵系列的基础上进行改造并重新设计的。它是为满足现代化建设的需要,尽快地适应以节能为中心的设备更新换代而发展的新产品,具有下列特点:
  1、轴承体部件将原35,50,60轴承体分别用45,55,70轴承体,提高了可靠性。
  2、水力过流部位采用了高效节能泵的水力模型,平均比老Y型油泵的效率高5-8%。
  3、为保持继承性,AY型油泵的结构型式、安装尺寸、性能参数范围保持与Y型油泵相同,便于老装置更新改造。
  4、零部件通用化程度高,通标件为几个系列产品共用。
  5、选材精炼,主体以Ⅱ、Ⅲ类材料为主,轴承体等零部件增加为铸钢、铸铁两种,为寒冷地区、露天使用、船用提供了有利条件。
  6、轴承有空气冷、风扇冷、水冷三种,根据泵的不同使用温度选用。其中风扇冷尤为适用于缺水或水质差的地区。

结构特点:
  AY型油泵分为单级单吸和两级单吸悬臂式,单级双吸悬臂式,单级双吸和两级双吸两支承式,两级单吸两支承式等六种。
  壳体径向剖分,特别适用于输送高温高压以及易燃、易爆或有毒的液体。其安装方式为水平中心线支承。泵的吸入口法兰和排出口法兰均铸在泵体上,且均垂直朝上。轴封腔(填料函)和泵盖是铸成一体的,它可以装填料密封及平衡型、波纹管型、串联型机械密封。轴封腔外面铸有可供选择的水冷腔夹套,水冷腔的配备必须是特别提出要求或当输送介质为水的温度超过66℃以及碳氢化体物温度超过150℃时用。
  叶轮为整体铸造,且经静平衡,泵的轴向力主要靠叶轮平衡孔来平衡。
  轴承体装有一套径向球轴承和一组背对背安装的推力球轴承,其轴承采用甩油环稀油润滑,轴承体外表面铸有散热片,可为空气冷却(T<120℃),还可选用风扇冷却(T=120℃-260℃)和水冷却(T=260℃-420℃)。
  为了泵检修时不必拆卸吸入或排出管路就很容易地拆出叶轮、轴、轴承、轴封等零部件,AY型油泵采用柔性膜片式加长联轴器部件。
根据使用条件不同,泵的主要零部件材料分为三类,详见下表。


材料类别
使用温度(T) -20℃~+150℃ -45℃~+420℃ -45℃~+420℃





壳体(体、盖) HT250 ZG230-450 ZG 1Cr 13Ni
叶轮 HT200 ZG230-450 ZG 1Cr 13Ni
45 35Cr Mo 3 Cr 13
壳体密封环 HT250 HT250 ZG 1Cr 13MoS
叶轮密封环 QT500-7 QT500-7 3 Cr 13
壳体螺栓 Q235-A 35Cr Mo 35Cr Mo
填料轴套 3 Cr 13 1Cr 13堆碳化钨 1Cr 13堆碳化钨
机械密封轴套 3 Cr 13 3 Cr 13 3 Cr 13
