耐腐蚀磁力泵,自吸式磁力泵,氟塑料磁力泵

耐腐蚀磁力泵:

一、CQ型耐腐蚀磁力泵概述

    CQ型耐腐蚀磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的泵型，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

    在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，我公司生产的CQ系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验，越来越多的用户确信他们所选的是最安全、最可靠的泵型，我们将一如既往的为广大用户提供更加优质的服务。

二、CQ型耐腐蚀磁力泵用途

   CQ耐腐蚀磁力泵的过流部件采用不锈钢(304、316、316L)制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的最佳选择。适用温度：-20℃～100℃。

三、CQ型耐腐蚀磁力泵防漏设计

   以静密封取代动密封，利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。

四、CQ型耐腐蚀磁力泵操作原理

   驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动转子组合上的叶轮旋转。

自吸式磁力泵:

一、ZCQ型系列自吸式磁力泵产品概述

    ZCQ型自吸式磁力泵（简称ZCQ型系列自吸式磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想．

 二、ZCQ型系列自吸式磁力泵工作原理：

    ZCQ型系列自吸式磁力泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。

 三、ZCQ型系列自吸式磁力泵的主要性能参数：

    流量：3-50m3/h

    扬程：12-50m

    电机功率：0.37-15kW

    使用温度：≤80℃(根据用户需求可定制达到≤200℃)

    材质:1Cr18Ni9Ti (可定制304.316.316L材质)

氟塑料磁力泵:

一、CQB-F型氟塑料磁力泵概述：

    CQB型氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接动的一种化工流程泵。当电机带 动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄 漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。
CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。

二、CQB-F型氟塑料磁力泵工作原理：

     CQB-F型氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。



三、CQB-F型氟塑料磁力泵产品特点：

    CQB-F型氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能最优秀“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

四、CQB-F型氟塑料磁力泵的轴封：

    CQB-F型氟塑料磁力泵最大的优势就是采用内外磁力间接驱动，完全取消了传统离心式泵的轴封，内外磁之间采用不锈钢套与氟塑料材质的隔离套完全隔离，从而真正达到了零泄漏输送，对于输送易燃、易爆、易挥发及贵重的夜体输送更为放心，真正避免了使用过程中的维护工作。

五、CQB-F型氟塑料磁力泵用途：

    本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。

六、CQB-F型氟塑料磁力泵使用温度：

    -50℃～120℃ (超过100度时部分 主件需选材)

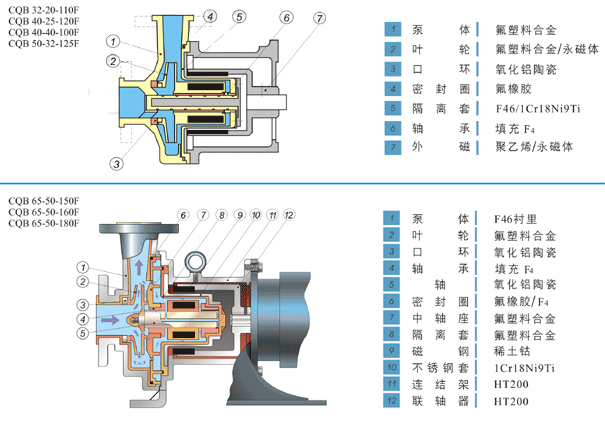

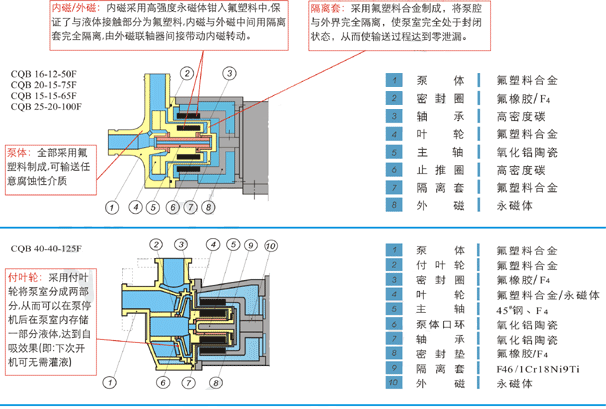

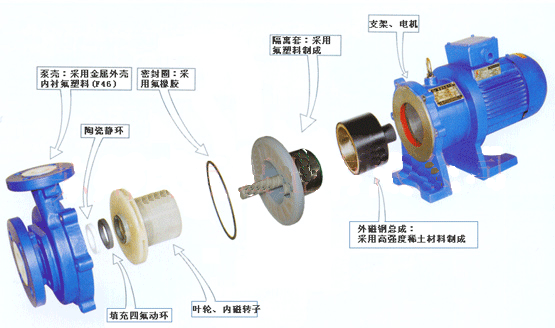

七、CQB型氟塑料磁力泵结构与材料：
