离心泵安装最大高度的计算

泵房内的地坪标高取决于泵的安装高度，正确地计算泵的最大允许安装高度，使泵站既能安全供水，又能节省土建造价，具有很重要的意义。由式

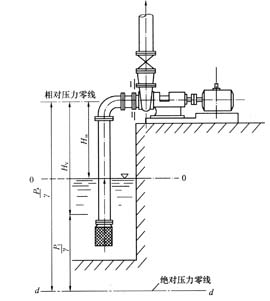

Hv——泵壳吸人口的测压孔处的真空值(mH20)，如图2-69所示。

    泵铭牌或样本中，对于各种泵都给定了一个允许吸上真空高度日。，此日。即为式(2—148)中Hr的最大极限值。在实用中，泵的Hs超过样本规定的Hv值时，就意味着泵将会遭受气蚀.

     水泵厂一般在样本中，用p-H。曲线来表示该泵的吸水性能。图2-70所示，为14SA型离心泵的p-H。曲线，此曲线是在大气压为10．33mH20，水温为20℃时，由专门的气蚀试验求得的。它是该泵吸水性能的一条限度曲线。在使用时，要注意以值是个条件值，它与当地大气压(Pa)及抽升水的温度(t)有关，由式(2-147)可看出。因此，在工程上应用泵样本中的日。值时，必须考虑到：当地大气压越低，泵的以值就将越小(大气压与当地海拔的关系，见表2-7)。其次，如抽升的水温(t)越高，泵吸入口处所要求的绝对压力P，也就应越大(水温与防止气穴现象的饱和蒸汽压力值关系，见表2-7)。水温越高，泵的Hs值也将越小。     海拔高度与大气压的关系    表2-8

海拔(m)	-600	0	100	200	300	400	500	600	700	800	900	1000	1500	2000	3000	4000	5000
大气压 Pa／r(mH20)	11.3	10.33	10.2	10.1	10.0	9.8	9.7	9.6	9.5	9.4	9.3	9.2	8.6	8.4	7.3	6.3	5.5

      如果，泵安装实际地点的气压是ha，不是10．33mH20时(例如在高原区修建泵站)或水温是t而不是20℃时(例如用来抽升热水时其饱和蒸汽压力是hva而不是20℃的0.24时)，则对水泵厂所给定的日。值，应作如下的修正：                                              H”S=Hs-(10.33-ha)-(hva-0.24)
